在航空航天、半导体、高端珠宝及精密器件等高端制造领域，对材料加工的低热损伤、高精度、无微裂纹等质量要求日益严苛。传统激光加工因热影响区、微裂纹、重铸层等缺陷，难以满足极致精密加工需求。水导激光（Water-Jet Guided Laser）作为融合激光高能密度与水射流冷却特性的前沿复合加工技术，凭借近乎零热损伤、超高精度、长工作距离等核心优势，成为突破高端精密加工瓶颈的关键技术。本文基于权威学术文献与工程数据，系统解析水导激光技术原理、性能优势、产业应用，并推介宁波飞纳激光科技有限公司自主研发的三轴、五轴系列水导激光精密加工装备。
一、水导激光技术原理与核心机理
水导激光技术的核心是将高能激光耦合进微米级高压水射流，利用水束的全反射效应引导激光传输，形成 "液态光纤" 柱状光刀 " 实现材料加工。
1. 光 - 水耦合与传输机制
耦合过程：激光束经聚焦镜聚焦后，穿过高压耦合腔石英窗口，精准射入直径 30–100μm 的微细水射流核心区域。
全反射传输：当激光入射角小于水 - 空气界面全反射临界角（约 48.6°）时，激光在水束内部发生连续全反射，沿水射流轴向稳定传输，能量损耗极低。
加工机制：耦合能束作用于材料表面实现消融去除，同时高速水射流实时冷却加工区、冲刷熔融残渣，双重作用抑制热积聚与热 损伤 。
2. 技术核心参数
水射流：直径 30–100μm，压力 50–500MPa，稳定性决定加工精度。
激光器：主流波长 532nm（绿光，适配硬脆材料）、1064nm（红外，适配金属）；脉宽 100ns–300ns，重复频率 1–20kHz。
耦合效率：双光束耦合技术可达90.4%，最大峰值功率 100kW，脉冲能量 4.63mJ。
加工精度：切口锥度 <0.23°，表面粗糙度 Ra≤0.8μm，深宽比最高90:1。
二、水导激光的核心技术优势
1. 近乎零热损伤（冷加工特性）
高速水射流在脉冲间隙将加工区冷却至水温，消除热影响区、微裂纹、重铸层与毛刺。试验表明：加工镍基单晶高温合金时，热影响区厚度 <5μm，远低于传统激光的 50–200μm 。
2. 超长工作距离与无焦深限制
激光沿水束全反射传输，工作距离达 10–50mm，加工全程无需动态对焦 。传统激光焦深仅 0.1–1mm，深槽 / 深孔加工易失焦。
3. 超高精度与大深径比
最小切缝40μm，深宽比400:1。
微孔加工：直径500μm、深径比20:1的通孔，锥度 <0.5°。
三维加工：五轴联动可实现复杂曲面、异形孔、倾斜面精密加工 。
4. 材料适应性极广
可加工金属、半导体、陶瓷、金刚石、复合材料、脆性 / 柔性材料等几乎所有固体材料，尤其适配传统工艺难加工的超硬、超薄、高脆性材料 。
三、水导激光技术的产业应用
1. 航空航天领域
发动机高温构件：加工 SiCₓ/SiC 陶瓷基复合材料气膜孔，500μm 孔径、深径比 8，用时60s，无锥度、无裂纹 。
叶片与燃烧室：镍基合金、Nb-Si 合金精密制孔，抑制高温氧化，提升构件寿命 。
2. 半导体与光电子领域
SiC/GaN 晶圆：超薄晶圆（<50μm）切割、开槽、穿孔，无崩边、无热损伤，良率 >99%。
封装基板：陶瓷 / 玻璃基板微孔阵列，孔径30–100μm，深径比15:1。
3. 高端珠宝与精密器件
金刚石 / 宝石切割：大尺寸单晶金刚石、培育钻石精细切割，切面光滑、无缺损，材料损耗 <3%。
医疗植入物：心血管支架、骨科植入物微细加工，无热损伤、生物相容性优 。
四、宁波飞纳激光
宁波飞纳激光科技有限公司（Femto&nano Laser） 成立于 2020 年，专注水导激光精密微加工全套方案研发，依托浙江大学、宁波大学技术支撑，拥有多项发明专利，是国内少数掌握自主水光耦合、微射流控制、五轴联动控制核心技术的企业 。

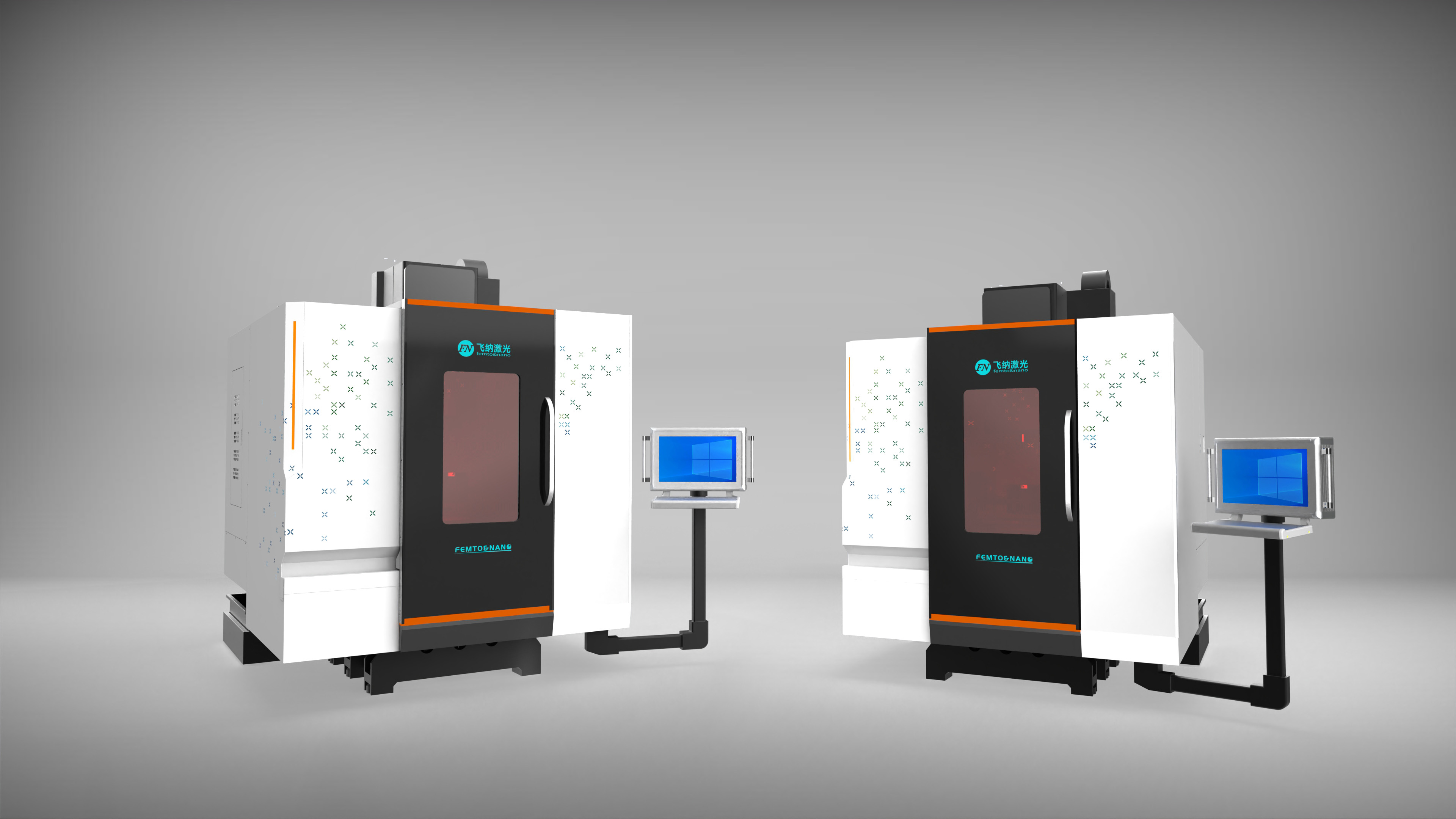

1. FN-30X 系列三轴水导激光精密加工中心
核心参数与性能
运动系统：大理石床身、直驱电机、亚微米光栅尺，三轴重复定位精度 ±3μm。
加工能力：
工作台：600mm×400mm
适用材料：硅、SiC、金刚石、陶瓷、金属
最小切缝：40μm，深宽比200:1
微孔：孔径 ≥50μm，深径比15:1
控制系统：国产三轴数控，支持 G 代码、图形导入，恒温装配（±1℃）
应用：半导体晶圆切割、金刚石片 / 宝石切割、精密零件二维切割 / 打孔
2. FN-50X 系列五轴联动水导激光加工中心
核心参数与性能
运动系统：XYZ + 双旋转轴（A/C 轴），五轴联动，定位精度 ±2μm，旋转精度 ±5″。
加工能力：
行程：800mm×500mm×300mm
倾斜加工：±45° 任意角度切割 / 打孔
复杂曲面：航空叶片、异形结构、三维曲面精密加工
最大厚度：≤10mm（硬脆材料）、≤20mm（金属）
技术亮点：多光束耦合、智能射流稳定、热误差补偿、实时工艺监控 。
应用：航空航天异形构件、半导体三维器件、高端珠宝复杂造型、精密模具微细加工 。
3. 飞纳水导激光核心技术优势
全自主知识产权：水光耦合、喷嘴、控制系统国产化，成本较进口低40%+。
工艺数据库：覆盖半导体、金刚石、航空材料等 200+ 材料工艺参数 。
服务体系：24 小时售后、工艺定制、设备维保、人员培训全流程支持 。
参考文献
[1] 孙瑾聪，王水旺，谢万达，等。水导激光耦合、传输机理与应用研究现状 [J]. 中国激光，2025, 52 (14): 1402101.
[2] 苏子怀，孙盛芝，钱滨，等。水复合激光加工技术的原理和应用进展 [J]. 中国激光，2025, 52 (14): 1402102.
[3] Ji Wang, Chunguang Chen, Guolong Wang, et al. Efficient coupling of dual beam combined laser into micro water jet for deep processing [J]. Scientific Reports, 2025, 15 (1): 85552.
[4] Zebin Pan, Guangyi Zhang, Chunhai Guo, et al. Experimental Study on Waterjet Guided Laser Cutting of Nickel-based Single Crystal Superalloy [C]//SPIE, 2026, 12501: 125010R.
[5] 邢光浩，鲍岩，印文典，等。水导激光加工 SiCf/SiC 陶瓷基复合材料小孔的工艺研究 [J]. 中国激光，2025, 52 (14): 1402105.
[6] 宁波飞纳激光科技有限公司。水导激光技术白皮书 [R]. 2025.
